用于卫生热水系统的浮动盘管换热器性能参数

---

用于卫生热水(卫生热水进出口温度15/65℃)系统的浮动盘管换热器性能参数

---

型号	传热量（KW）					产热水量（103Kg/h)					热煤耗量（Kg/h)
	饱和蒸气（MPa)			高温热水（℃）		饱和蒸气（MPa)			高温热水（℃）		饱和蒸气（MPa)			高温热水（℃）
	0.2	0.4	0.6	95/70	120/80	0.2	0.4	0.6	94/70	120/80	0.2	0.4	0.6	95/70	120/80
A/FDHR-2-R	357	408	447	170	240	6.00	7.00	7.70	3.00	4.10	547	622	678	5848	5160
A/FDHR-3-R	536	612	671	255	360	9.20	10.5	11.5	4.40	6.20	822	932	1017	8772	7740
A/FDHR-4-R	714	816	894	340	480	12.3	14.0	15.4	5.80	8.30	1095	1243	1355	11696	10320
A/FDHR-5-R	893	1020	1118	425	600	15.4	17.6	19.00	7.30	10.3	1369	1554	1695	14620	12900
A/FDHR-6-R	1071	1224	1341	510	720	18.4	21.1	23.0	8.80	12.4	1642	1865	2033	17544	15480
A/FDHR-8-R	1428	1632	1788	680	960	24.6	28.1	30.8	11.7	16.5	2189	2486	2710	23392	20640
A/FDHR-10-R	1785	2040	2235	850	1200	30.7	35.1	38.4	14.6	20.6	2737	3108	3388	29420	25800
A/FDHR-12-R	2142	2448	2682	1020	1440	36.8	42.1	46.1	17.5	24.8	3284	3729	4065	35088	30960
A/FDHR-15-R	2678	3060	3353	1275	1800	46.1	52.6	57.7	22.0	31.0	4106	4662	5082	43860	38700
A/FDHR-20-R	3570	4080	4470	1700	2400	61.4	70.2	76.9	29.2	41.3	5474	6219	6776	58480	51600
A/FDHR-25-R	4463	5100	5588	2125	300	76.8	87.7	96.1	36.6	51.6	6843	7770	8470	73100	64500
A/FDHR-30-R	5300	6120	6705	2550	3600	92.1	105.3	115.2	43.8	61.8	8211	9324	10164	87720	77440

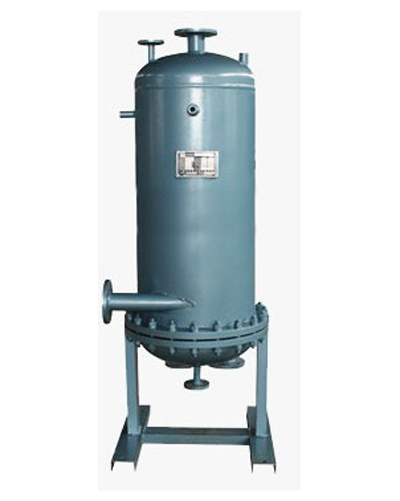

A/FDHR半即热式浮动盘管换热器采用新式结构，较传统容积式换热器性能优点更加突出：

  传热系数高：独特的高频振动，破坏了常规换热时的层流换热层，改善了传热方式，传热系数大大提高。A/FDHR型换热器传热系数达2600~4000W/m2·℃(汽水换热)和1800~3000W/m2·℃(水水换热)。

  防垢、除垢：换热盘管高频振动，不易积垢，即使有积垢，由于积垢的导热能力差，热胀缩性能远不如铜，很容易在热应力的作用下自行脱落。

  节能：由于具有较高的传热系数，使得热量传递易于进行，热媒出水温度低，充分利用热能，减少了能源消耗，并使得低温热能能够得到适当利用。

  水头损失小：壳程为大空间流体，阻力损失≤3KPa，管程为多个换热盘管并联，阻力损失≤10KPa。

  安装维护方便：严格按照国家规范制造；换热盘管可取出维护，安装时只须用地脚螺栓固定在基础上即可。
