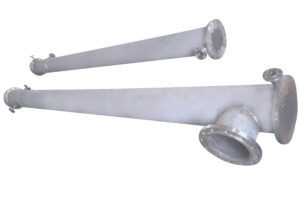

列管式冷凝器介绍
列管式冷凝器是管壳式换热器的一种，以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构紧凑、坚固，单位体积设备所能提供的传热面积大，操作可靠，能在高温、高压下使用，是目前应用最广泛的类型。
列管冷凝器既可是一种单独的设备，如加热器、冷却器和凝汽器等；也可是某一工艺设备的组成部分，如氨合成塔内的热交换器。
传热系数是换热设备的一个重要技术指标，强化换热面的对流传热是提高传热系数的有效措施。列管换热器就水-水换热而言，最高可以达到3500W/㎡·℃以上，汽-水传热最高可以达到5000W/㎡·℃以上
列管换热器主要由壳体、管束、管板、折流挡板和封头等组成。一种流体在管内流动.其行程称为管程;另一种流体在管外流动，其行程称为壳程。管束的壁面为传热面。为提高壳程流体流速，往往在壳体内安装一定数目与管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速，还可迫使流体按规定路径多次错流通过管束，使湍动程度大为增加。
常用的列管式冷凝器有碳钢、不锈钢等材质。
常用规格选型：技术参数表
|
公称 直径 |
管程数 |
管子 数量 |
换热面积F(m2) 设备重量Kg（Pg40） | 管程流通面积m2 | 公称压力
MPa |
||||
| 管子长度L（mm） | |||||||||
| 1500 | 2000 | 3000 | 6000 | 9000 | |||||
| DN150 | Ⅰ | 9 | 1.0 | 1.3 | 2.0 | 0.0028 | 2.5
4.0 |
||
| 254 | 255 | 346 | |||||||
| DN250 | Ⅰ | 38 | 4.0 | 5.7 | 8.7 | 17 | 0.0119 | ||
| 643 | 707 | 838 | 1175 | ||||||
| Ⅱ | 32 | 3.5 | 4.8 | 7.0 | 14 | 0.0050 | |||
| 579 | 642 | 762 | 1086 | ||||||
| DN400
|
Ⅰ | 98 | 11 | 15 | 22 | 45 | 0.0302 | 1.0
1.6
2.5
4.0 |
|
| 1109 | 1311 | 1620 | 2525 | ||||||
| Ⅱ | 94 | 10 | 14 | 21 | 43 | 0.0145 | |||
| 986 | 1093 | 1400 | 2280 | ||||||
| Ⅳ | 76 | 8 | 11 | 17 | 35 | 0.0058 | |||
| 976 | 1097 | 1348 | 2116 | ||||||
| DN500 | Ⅰ | 174 | 26 | 39 | 80 | 0.054 | |||
| 1552 | 1988 | 3307 | |||||||
| Ⅱ | 164 | 24 | 37 | 76 | 0.0254 | ||||
| 1469 | 1897 | 3162 | |||||||
| Ⅳ | 144 | 21 | 32 | 66 | 0.011 | ||||
| 1448 | 1851 | 3043 | |||||||
| DN600
|
Ⅰ | 145 | 37 | 56 | 114 | 0.0776 | |||
| 2095 | 2686 | 4444 | |||||||
| Ⅱ | 228 | 34 | 52 | 106 | 0.0358 | ||||
| 2004 | 2405 | 4273 | |||||||
| Ⅳ | 222 | 33 | 50 | 103 | 0.0174 | ||||
| 2029 | 2593 | 4288 | |||||||
| DN800
|
Ⅰ | 467 | 106 | 216 | 0.1467 | 0.6
1.0
1.6
4.0 |
|||
| 4792 | 7890 | ||||||||
| Ⅱ | 448 | 102 | 207 | 0.0704 | |||||
| 4621 | 7644 | ||||||||
| Ⅳ | 444 | 101 | 205 | 0.0349 | |||||
| 4674 | 7787 | ||||||||
| Ⅵ | 432 | 98 | 200 | 0.0226 | |||||
| 4709 | 7675 | ||||||||
| DN1000
|
Ⅰ | 749 | 170 | 346 | 523 | 0.2353 | |||
| 7661 | 123.26 | 16438 | |||||||
| Ⅱ | 742 | 168 | 343 | 518 | 0.1166 | ||||
| 7470 | 12262 | 16943 | |||||||
| Ⅳ | 710 | 161 | 328 | 496 | 0.0558 | ||||
| 7475 | 12152 | 16717 | |||||||
| Ⅵ | 698 | 159 | 323 | 487 | 0.0365 | ||||
| 7432 | 11985 | 16609 | |||||||
| DN1200
|
Ⅰ | 1115 | 516 | 779 | 0.3503 | ||||
| 18800 | 25841 | ||||||||
| Ⅱ | 1104 | 511 | 771 | 0.1734 | |||||
| 18421 | 25420 | ||||||||
| Ⅳ | 1058 | 489 | 739 | 0.0831 | |||||
| 18201 | 25007 | ||||||||
| Ⅵ | 1028 | 476 | 718 | 0.0538 | |||||
| 18177 | 24875 | ||||||||
